電動球閥作為工業自動化控制系統中的重要設備，由于其結構簡單、操作方便，近年來得到了廣泛的應用。它不僅可以用來切斷或接通管道中的介質，還可以用來調節和控制流體。因?yàn)椴煌r的管道使用的電動球閥型號不一樣。下面澳翔小編給大家介紹一下電動球閥型號的編制方法。

電動球閥是工業自動化控制系統中的重要執行機構。電動球閥是根據閥瓣的這種移動形式繞閥桿的軸線作旋轉運動的閥門。閥座通口的變化是與閥瓣行程成正比例關系。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，是工業自動化過程控制的一種管道壓元件。

電動球閥型號編輯方法包含有球閥附加條件的增加、驅動方式的選擇、連接形式的不同、結構形式的改變、密封材質的種類、閥門壓力的高低以及閥體材料等！

電動球閥型號表示方法：

球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式；

球閥名稱代號：Q表示球閥；球閥驅動代號：2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代號；連接方式代號：1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式；

結構型式代號：浮動式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通；固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；

密封材質代號：B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工；

壓力等級代號：16表示壓力為1.6Mpa；150LB表示美標磅級壓力，zui大耐壓等級可達2500LB；5K表示日級壓力，zui大壓力63K;

閥體材質代號：A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。

電動球閥型號編輯說明：

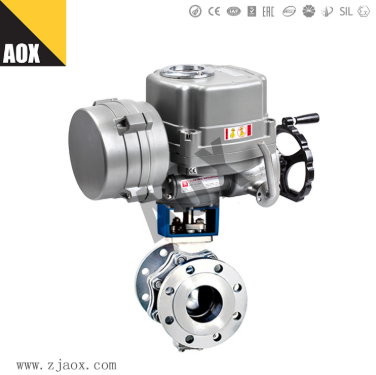

例：VQ947F-16P 不銹鋼電動法蘭V型球閥

1、V：表示閥芯帶有V型結構

2、Q：表示球閥；

3、9：表示傳動方式為電動；

4、4：連接方式為法蘭連接；

5、7：結構形式為固定式直通流道；

6、F：密封副材料為氟橡膠；

7、16：表示公稱壓力為1.6MPa；

8、P：表示閥體材質為不銹鋼。
